Deskové výměníky tepla - nejdůležitější informace

Klíčové poznatky

• Deskový výměník tepla je účinný a kompaktní.
• Trubkový výměník tepla je vhodný pro velké instalace.
• Hadicový výměník tepla nabízí flexibilitu při instalaci.
• Každý typ výměníku má své specifické použití.
• Výběr výměníku závisí na individuálních potřebách topného nebo chladicího systému.

Co jsou výměníky tepla a jak fungují?

Výměníky tepla jsou srdcem topných a chladicích systémů, umožňují přenos tepla mezi různými médii. Jejich základním úkolem je předávání tepla mezi dvěma nebo více látkami, což je klíčové pro efektivní fungování instalací.

Článek partnera - Nordic-sklep, prohlédněte si naše výměníky tepla na:

https://nordictec-shop.cz/110-tepelne-vymeniky-

Základní princip fungování výměníků tepla

Základní princip činnosti výměníků tepla spočívá v předávání tepla mezi dvěma nebo více látkami prostřednictvím stěny nebo teplosměnné plochy. Tento proces probíhá bez přímého kontaktu mezi médii, což je zvláště důležité v systémech, kde mají látky odlišné fyzikální nebo chemické vlastnosti. Účinnost tohoto procesu závisí na mnoha faktorech, včetně typu materiálů použitých pro konstrukci výměníku, jeho provedení a provozních parametrů, jako jsou teplota a tlak.

Význam výměníků tepla v topných systémech

Výměníky tepla hrají klíčovou roli v topných systémech, protože umožňují efektivní přenos tepla mezi různými částmi instalace. Jsou nezbytné v kotlích, pecích, solárních systémech a instalacích teplé užitkové vody. Díky výměníkům tepla mohou být topné systémy pružnější a účinnější, což vede k úsporám energie a snížení emisí.

Typy výměníků tepla - obecné členění

Výměníky tepla lze klasifikovat mnoha způsoby v závislosti na jejich určení, konstrukci a průtoku médií. Tato rozmanitost členění vyplývá ze širokého spektra aplikací výměníků tepla v různých oblastech průmyslu i každodenního života.

Členění podle konstrukce

Výměníky tepla se výrazně liší svou konstrukcí, což ovlivňuje jejich účinnost a použití. Mezi hlavní typy výměníků tepla z hlediska konstrukce patří:

• výměníky deskové,
• výměníky trubkové,
• výměníky hadicové.

Každý z těchto typů má své specifické vlastnosti a je přizpůsoben různým provozním podmínkám.

Členění podle průtoku médií

Průtok médií je klíčovým aspektem fungování výměníků tepla. V závislosti na směru a charakteru toku médií lze výměníky tepla rozdělit na:

Výměníky tepla deskové - charakteristika a konstrukce

Výměníky tepla deskové patří k nejrozšířenějším typům výměníků používaných v různých průmyslových odvětvích. Jejich konstrukce a princip činnosti zajišťují velkou účinnost při přenosu tepla.

Princip činnosti deskových výměníků

Deskové výměníky se skládají z mnoha tenkých desek, které jsou naskládány na sebe a vytvářejí kanály pro průtok médií. Horké a studené médium proudí střídavě kanály, což umožňuje efektivní přenos tepla. Výhodou této konstrukce je velká teplosměnná plocha v poměru k objemu výměníku, což se projevuje vysokou účinností.

Materiály používané ve výrobě

Výroba deskových výměníků vyžaduje použití materiálů odolných proti korozi a vysokým teplotám. Nejčastěji používanými materiály jsou nerezová ocel, titan a speciální kovové slitiny.

Materiály pro výrobu deskových výměníků – přehled

Výběr správného materiálu je klíčový pro zajištění dlouhodobé a bezporuchové činnosti výměníku. Zde jsou hlavní možnosti:

• Nerezová ocel

• Vlastnosti: Odolnost proti korozi, mechanická odolnost.
• Použití: Univerzální výměníky pro běžné aplikace. Je to nejčastější a cenově dostupná volba.

• Titan

• Vlastnosti: Výjimečná odolnost proti korozi (zejména proti chloridům), nízká hmotnost.
• Použití: Výměníky pro agresivní prostředí, například v chemickém průmyslu, mořské vodě nebo v potravinářství s vysokými nároky na čistotu.

• Speciální kovové slitiny (např. niklové slitiny)

• Vlastnosti: Speciální tepelné a mechanické vlastnosti, odolnost vůči velmi vysokým teplotám a extrémní korozi.
• Použití: Výměníky pracující v extrémních podmínkách – např. v energetice, metalurgii nebo petrochemickém průmyslu.

Výhody a nevýhody deskových výměníků

Jednou z hlavních výhod deskových výměníků je jejich vysoká energetická účinnost. Deskové výměníky umožňují efektivní přenos tepla mezi dvěma médii, což je klíčové v mnoha topných a chladicích systémech.

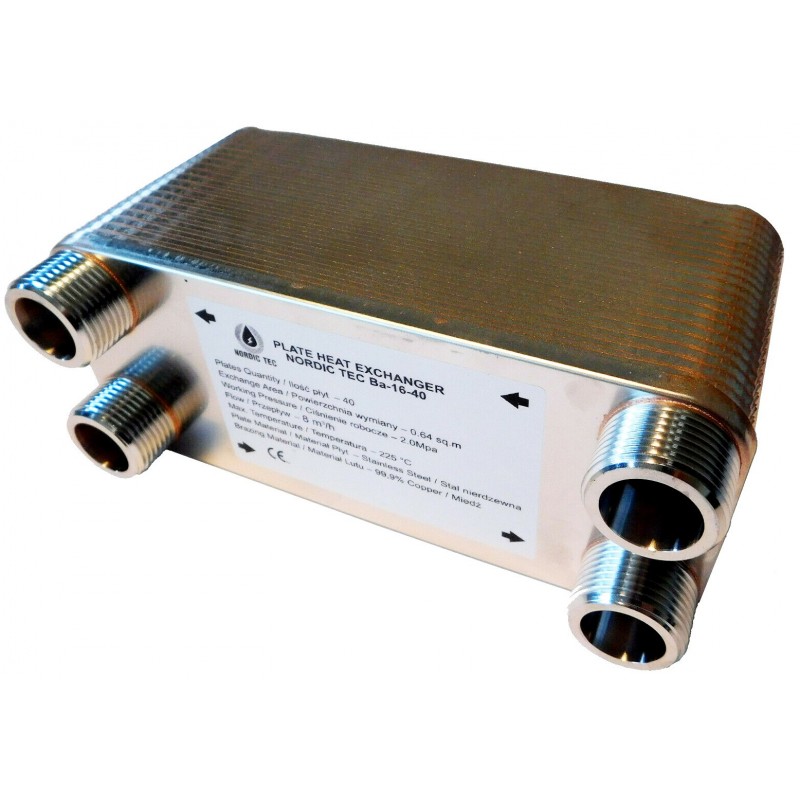

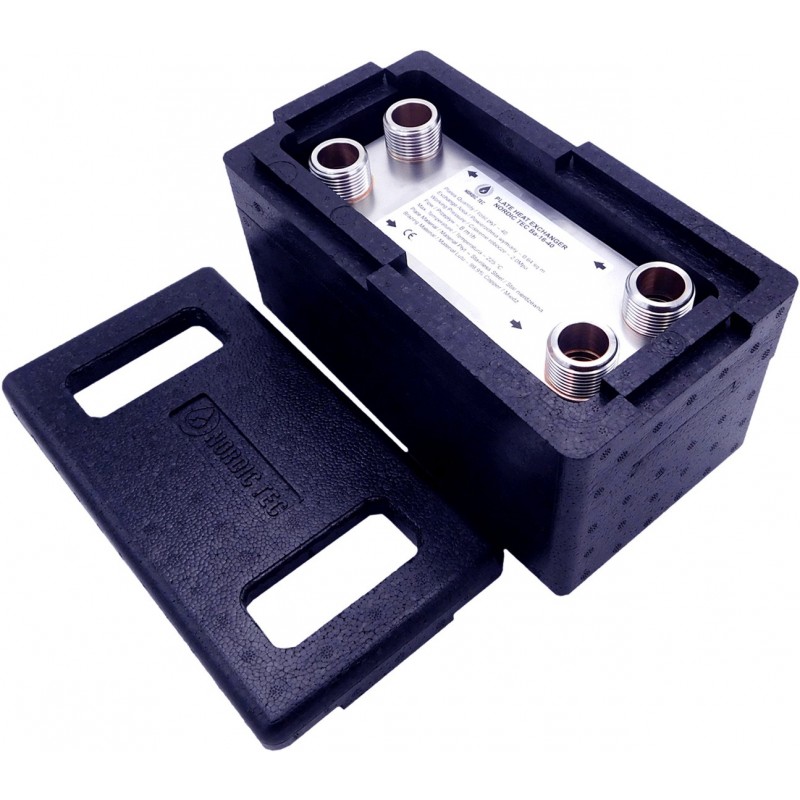

foto https://nordictec-shop.cz/1385-large_default/vymenik-tepla-ba-16-40-30-50kw-1.jpg

Výhody používání deskových výměníků

Deskové výměníky nabízejí mnoho výhod, včetně:

• Vysokou tepelnou účinnost díky velké teplosměnné ploše.
• Kompaktní konstrukci, která šetří místo v instalacích.
• Snadné čištění a údržbu, což prodlužuje jejich životnost.
• Možnost přizpůsobení různým provozním podmínkám.

Omezení a provozní problémy

Přes mnoho výhod mají deskové výměníky také určitá omezení. Mezi ně patří:

• Citlivost na nečistoty a usazeniny, které mohou snížit jejich účinnost.
• Nároky na správný výběr materiálů v závislosti na médiu.
• Možnost koroze, pokud nejsou správně udržovány.
